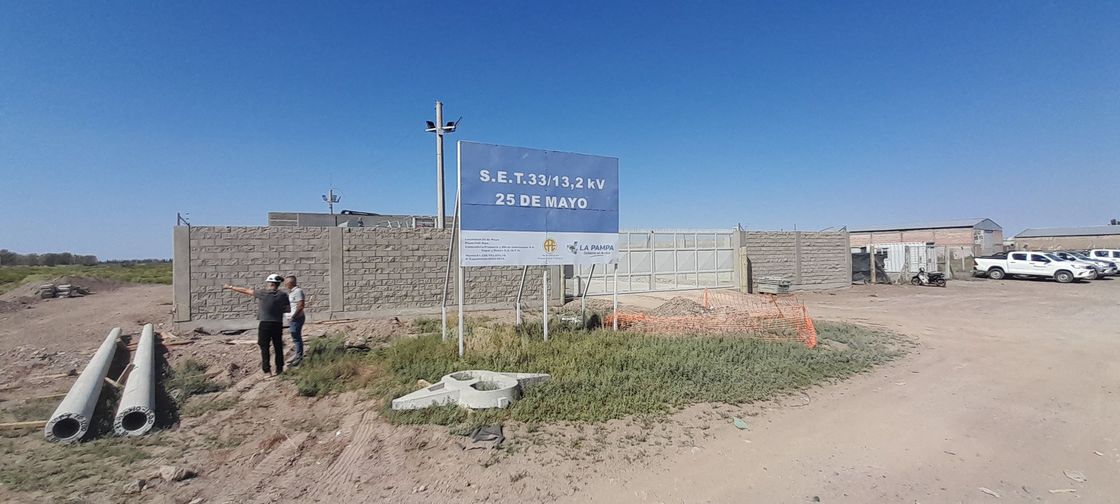

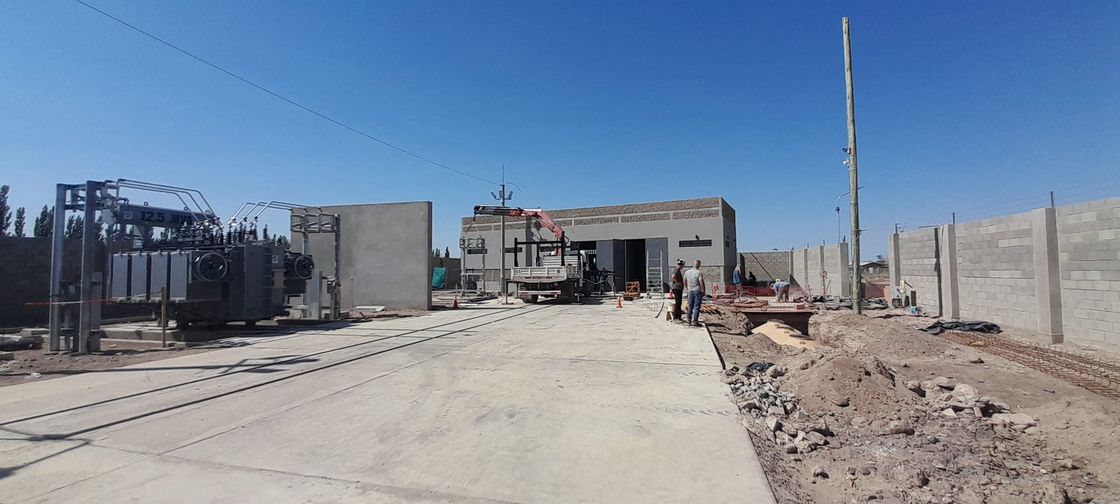

La obra tiene por objeto la construcción, provisión y montaje de la SET 33/13,2 kV 25 de Mayo y las interconexiones en 33 y 13,4 kV

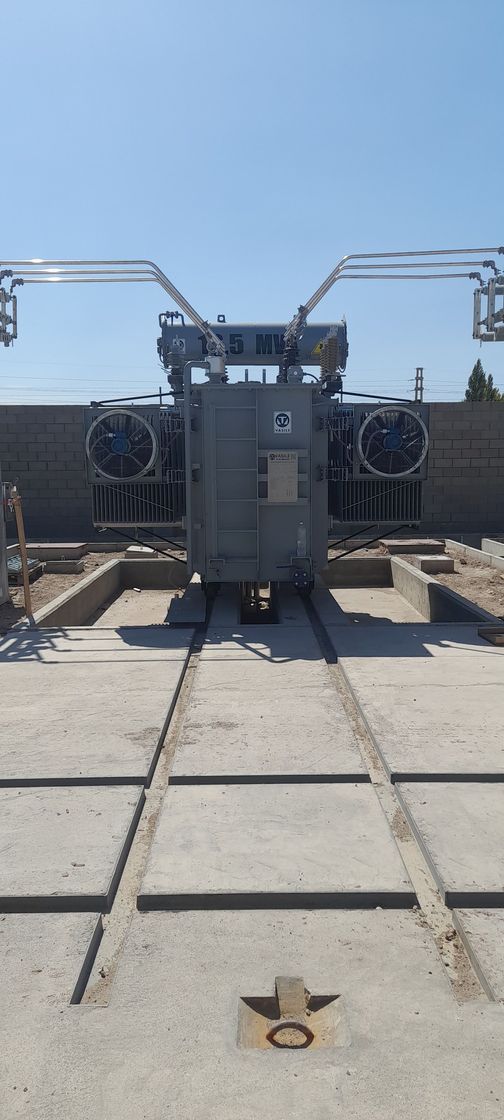

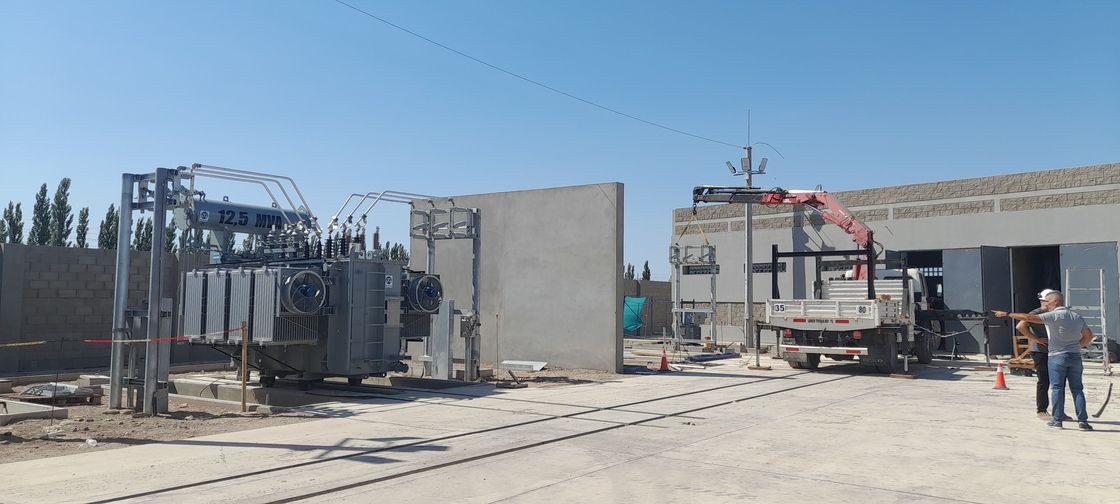

Se prevé un transformador de potencia 33/13,86 kV – 12,5 MVA a proveer, transportar e instalar por parte de la contratista.

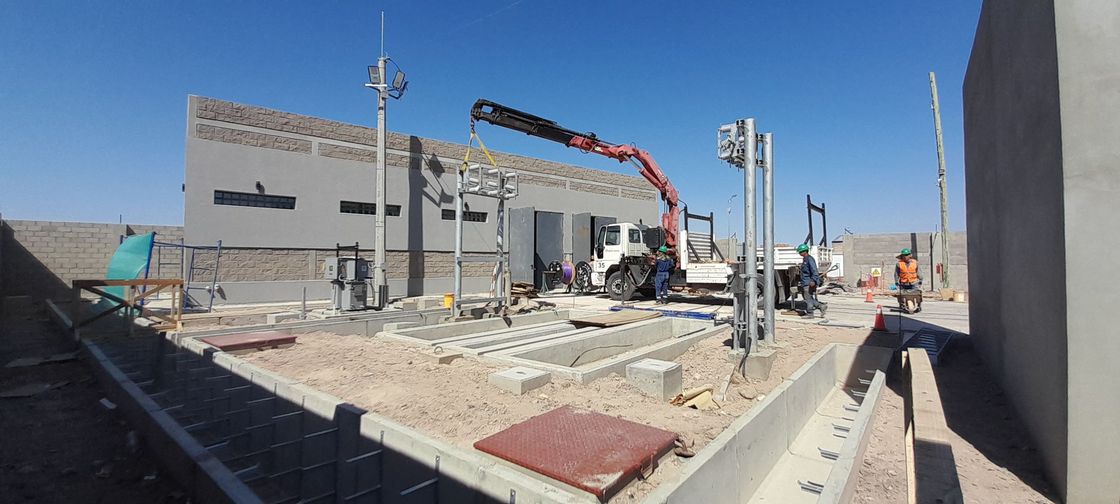

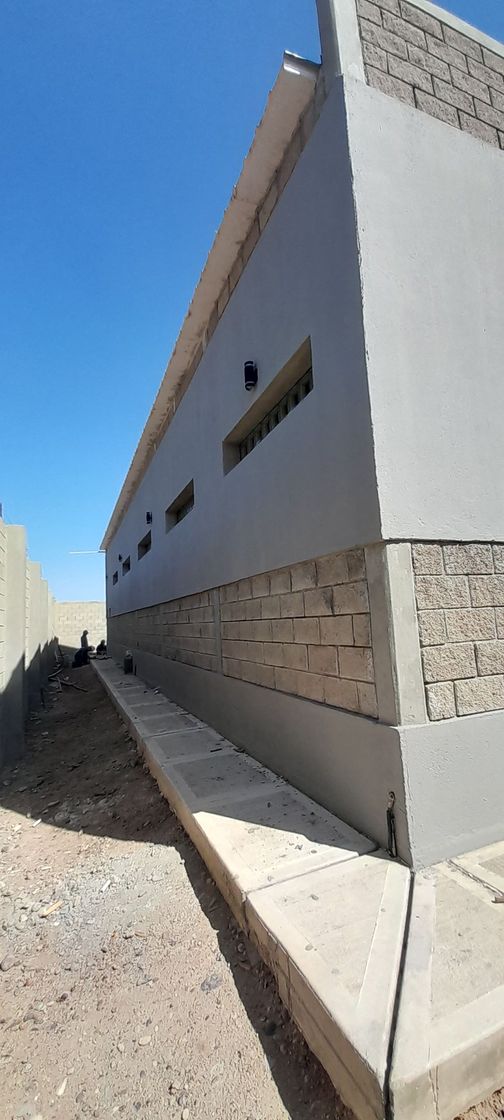

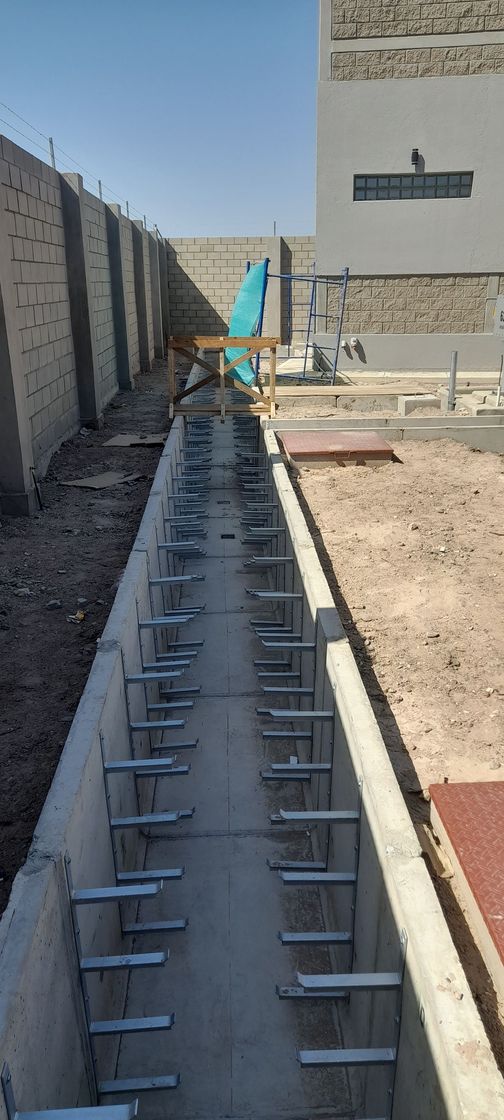

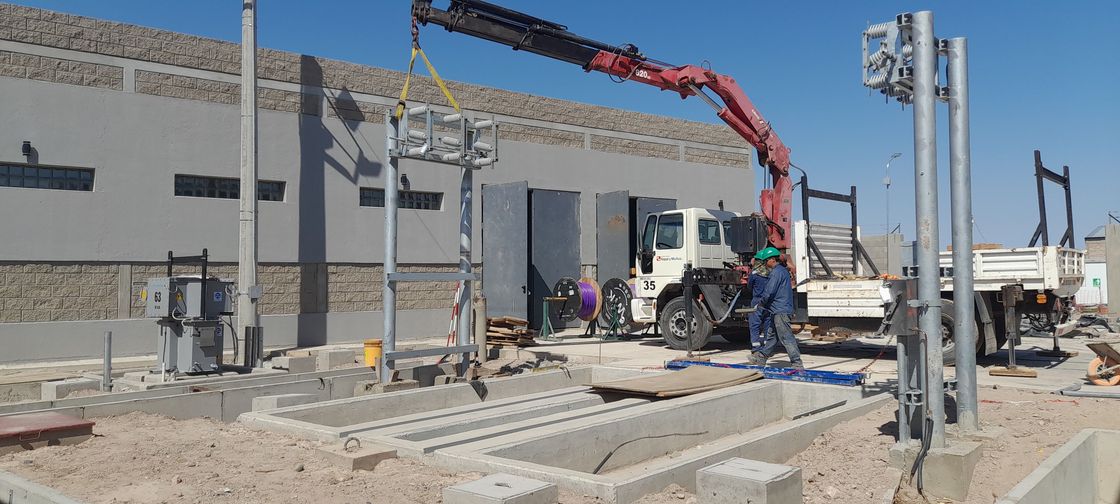

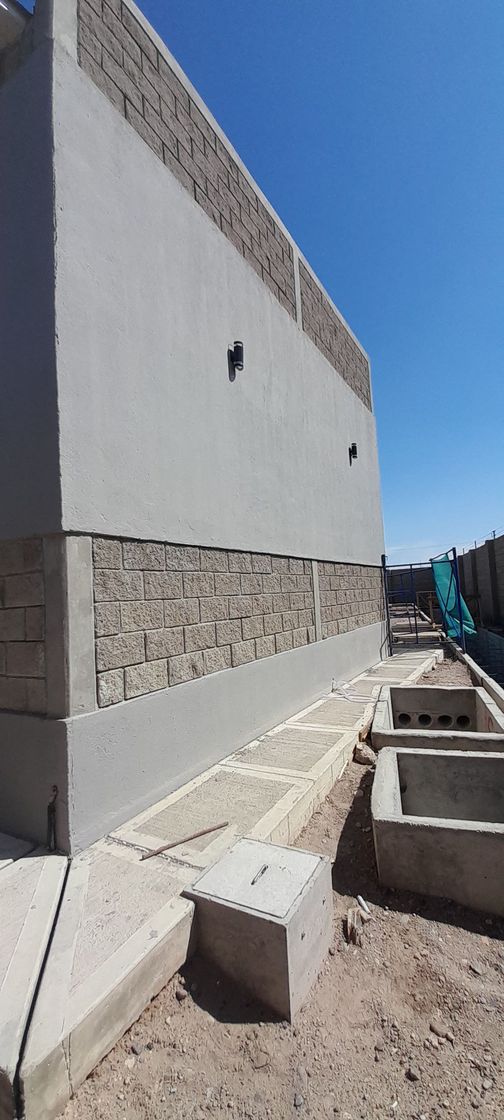

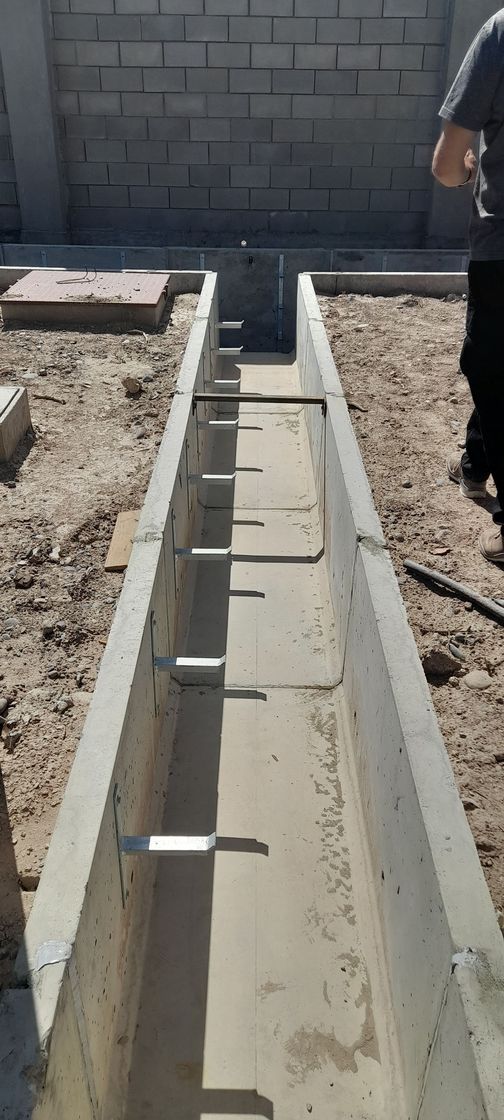

La obra civil contempla movimientos de suelos, muro perimetral, caminos de accesos y mantenimiento, bases y estructuras de campos de transformación, relleno de piedra partida, construcción de un edificio con sala de celdas y tableros, sala de baterías, sala de banco de capacitares, cocina y baño, de aproximadamente 140 m2, según se observa en planos APE.

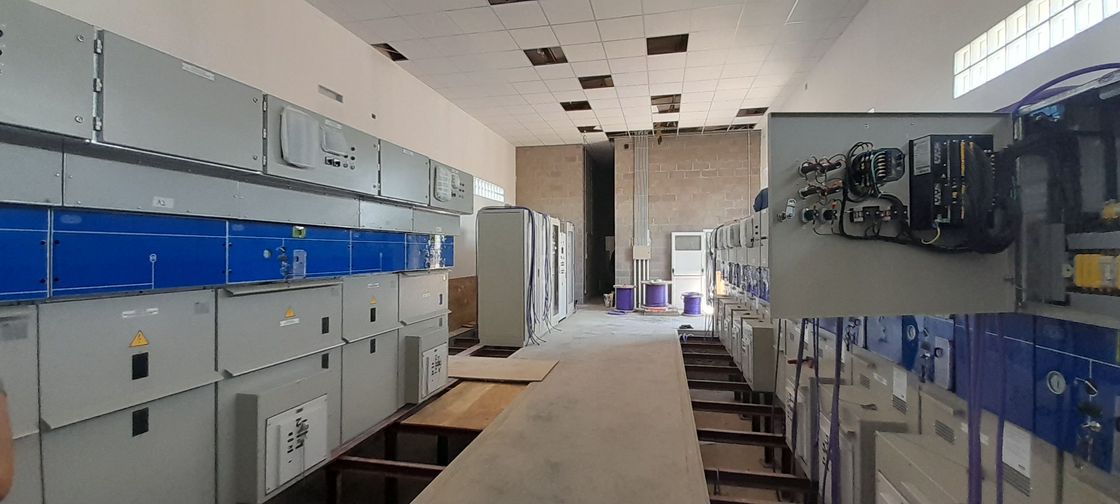

El equipamiento de 33 kV consiste de celdas secundarias de seguridad aumentada, a tres lados, pudiendo ser con barras protegidas, o aisladas en SF6, previendo dos celdas para entrada de transformador y dos entradas de línea.

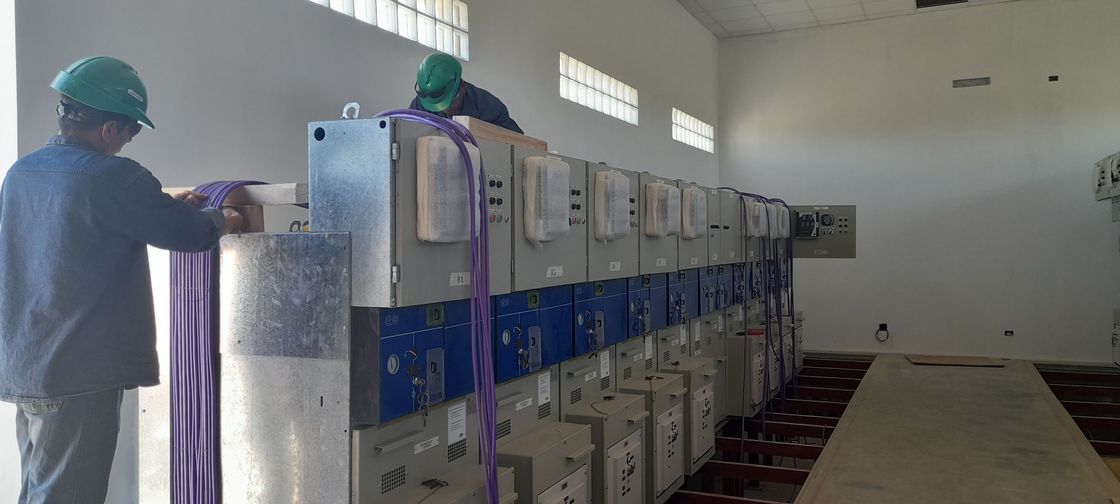

En 13,2 kV las celdas serán secundarias de seguridad aumentada, a tres lados, pudiendo ser con barras protegidas, o aisladas en SF6 instalando dos celdas entrada de transformador, una celda para banco capacitivo, una celda para servicios auxiliares, una celda para medición de tensión y seis celdas distribución.

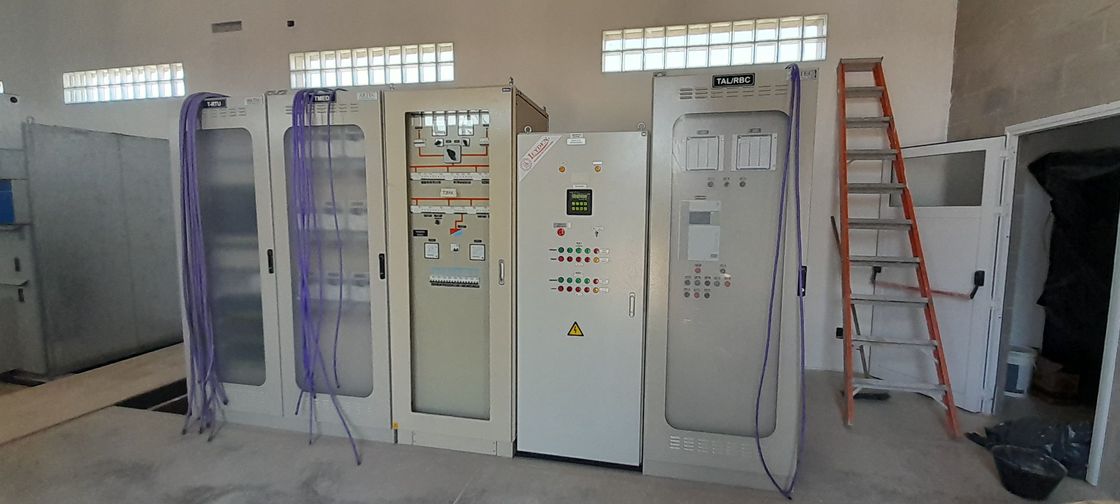

Se debe proveer e instalar transformador servicios auxiliares 13,2/0,400-0,231 kV – 63 kVA, Banco de capacitares 1,8 MVAr en 13,2 kV, cargador rectificador de baterías, banco de baterías, tableros de comando, protecciones, medidores, multimedidores y equipo de monitoreo y comando a distancia (RTU).

En 33 kV se prevé la apertura de una LMT DT 33/13,2 kV, para lo cual, se debe construir una LMT 33 kV provisoria, desmontar una estructura existente, e instalar dos estructuras terminal doble terna. Además, se instarán cuatro estructuras especiales para los distribuidores proyectados en 13,2 kV.

La SET estará equipada para ser telecontrolada desde el Centro de Control Zonal (CCZ Los Divisaderos), previendo un vínculo por radio.
